Máquina de enrolamento semiautomática

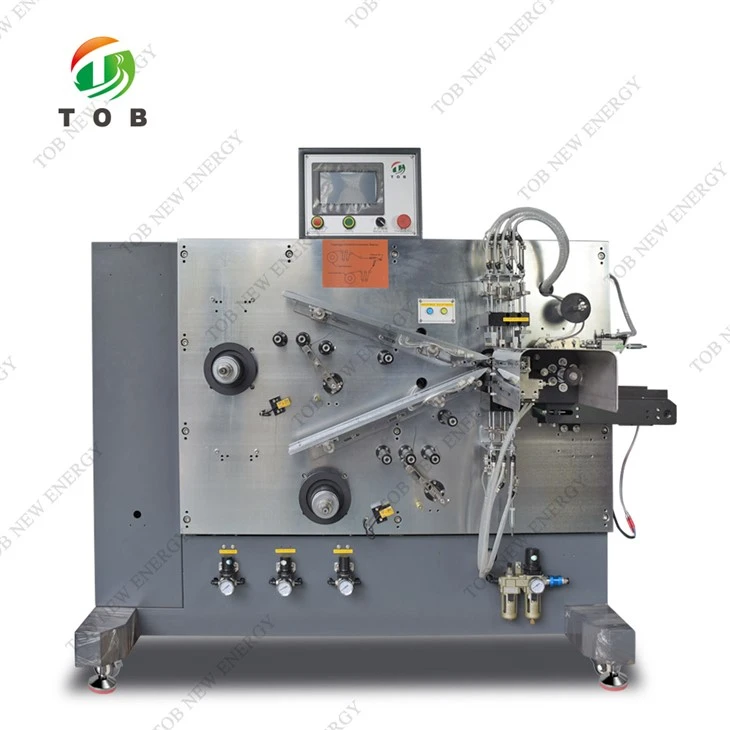

Máquina de enrolamento de bobina semiautomática de bateria cilíndrica











A máquina é usada principalmente para o enrolamento preciso do núcleo da bateria do cilindro.

O processo de trabalho é o seguinte: guiar manualmente os eletrodos de cátodo e ânodo na parte do enrolamento, e empilhamento separado com o separador, e o enrolamento será realizado de acordo com os requisitos do processo, fixando automaticamente a fita de terminação e a célula será alimentado automaticamente.

Função e recursos

1. Adote uma estrutura de agulha de contra-enrolamento de agulha única.

2. Eletrodo de entrada manual, enrolamento automático, agulha de troca automática, fita finalizadora de fita automática e descarga automática;

3. A fita adesiva adota a pasta horizontal (a fita é perpendicular à aba), o adesivo é plano e a posição do adesivo pode ser controlada com precisão sem apertar a célula; o adesivo é estável e confiável;

4. A velocidade da agulha de enrolamento era ajustável;

5. Dois rolos de separador ativos para desenrolar, a tecnologia de controle do interruptor de pressão de tensão pode ajustar a tensão automaticamente durante o enrolamento.

6. Possui dispositivo de remoção de poeira;

7. Extremidade externa do pacote do separador.

8. A célula após enrolamento sem danos, fenômeno de tração do núcleo e deslocamento do eletrodo;

9. Fácil de operar, ajustar e substituir;



Padrão Técnico

Modelo	TOB-SJR-18650 (21700)
Tensão	AC220V,1,5KVA,50HZ
Ar comprimido	0.4-0.6MPa
Capacidade produtiva	8 unidades/minuto
Peso	Cerca de 500kg
Tamanho	1450mm*1100mm*1150mm(Não inclui o comprimento estendido do eletrodo.)
Especificação da agulha de enrolamento	Φ1,8mm-Φ6mm (com um conjunto gratuito, personalizado)
Diâmetro externo aplicável da célula	Φ15mm-Φ35mm
Capacidade do equipamento	5~10 unidades/min (de acordo com o comprimento/largura do eletrodo)
Precisão de enrolamento	quando o eletrodo atende às seguintes condições: O erro de largura é menor que ±0,2mm; O erro de flexão de "S" é inferior a ±1mm/500mm; O erro de formato da torre do separador é menor que ±00,2mm;
A precisão do enrolamento pode ser satisfeita	O erro de alinhamento do separador é inferior a ±0,5mm; O erro de alinhamento do eletrodo é inferior a ±0,5mm; Ele pode realizar o eletrodo negativo que envolve o eletrodo do cátodo, o eletrodo negativo do separador e o alinhamento da seção do produto acabado é de ± 0 0,5 mm
Taxa qualificada	Maior ou igual a 98% (excluindo fatores de equipamento)
garantia	Garantia limitada de um ano com suporte vitalício



Especificações do material (unidade: mm)

Material	Comprimento	Largura	Grossura	Diâmetro interno	Diâmetro externo
Eletrodo catódico	150~1000	28-73	0.1-0.2
Eletrodo anódico	150~1000	28-73	0.1-0.2
Separador	Material em rolo	30-75	0.012-0.045	76.2	250
Fita de terminação	Material em rolo	8-60	0.01-0.035	76.2	150
