Sb dopado tipo O3 Na0.9Ni0.5Mn0.3Ti0.2O2 Material do cátodo para bateria de íons de Na

KONG Guoqiang, LENG Mingzhe, ZHOU Zhanrong, XIA Chi, SHEN Xiaofang. Sb dopado O3 Tipo Na0.9Ni0.5Mn0.3Ti0.2O2 Material de cátodo para bateria de íons de Na[J]. Journal of Inorganic Materials, 2023, 38(6): 656-662.

Abstrato

A estabilidade do ciclo e a capacidade específica dos materiais catódicos para baterias de íons de sódio desempenham um papel importante na obtenção de sua ampla aplicação. Com base na estratégia de introduzir heteroelementos específicos para otimizar a estabilidade estrutural e a capacidade específica dos materiais catódicos, O{{0}}Na0.9Ni0.5-xMn 0.3Ti0.2SbxO2 (NMTSbx, x{{10}}, 0.02, {{20 }}.04, 0.06) foi preparado por um método de reação de estado sólido simples e efeitos da quantidade de dopagem de Sb nas propriedades de armazenamento de sódio de Na{{46 }}.9Ni0.5Mn{{50}}.3Ti0.2O2 materiais catódicos foram investigados. Os resultados da caracterização mostram que a força de repulsão eletrostática entre os átomos de oxigênio na camada de metal de transição é reduzida após a dopagem com Sb, enquanto o espaçamento da rede é expandido, o que favorece a desintercalação de Na mais . Enquanto isso, a forte deslocalização de elétrons causada pela dopagem de Sb diminui a energia de todo o sistema, levando a uma estrutura estável, mais propícia a cargas e descargas cíclicas. O teste eletroquímico mostra que a capacidade específica de descarga inicial do NMTSb0 não dopado é de 122,8 mAh·g−1 a 1C (240 mA·g−1), e a taxa de retenção da capacidade é de apenas 41,5 por cento após 200 ciclos. Mas a capacidade específica de descarga inicial do NMTSb0.04 dopado é de 135,2 mAh·g-1 a 1C, e a taxa de retenção da capacidade é de até 70% após 200 ciclos. Este estudo mostra que o material de cátodo do tipo O3 dopado com Sb Na0.9Ni0.5Mn0.3Ti0.2O2 pode melhorar significativamente a capacidade específica de descarga inicial e a taxa de retenção de capacidade de baterias de íons de sódio. Nossos resultados sugerem que a estratégia de dopagem com Sb pode ser uma abordagem útil para a preparação de baterias de íons de sódio altamente estáveis.

Palavras-chave:dopagem Sb; tipo O3; material catódico; método de fase sólida; ampla tensão; bateria de íons de sódio

Desde a comercialização de baterias de íons de lítio, elas têm sido amplamente utilizadas em dispositivos eletrônicos portáteis, veículos elétricos e armazenamento de energia eletroquímica, etc. No entanto, os recursos limitados e a distribuição desigual de lítio são um importante fator que restringe o desenvolvimento de baterias de íons de lítio . Ao mesmo tempo, as reservas de sódio são abundantes e amplamente distribuídas e, mais importante, devido à semelhança das propriedades químicas do lítio e do sódio, o princípio de funcionamento das baterias de íons de sódio é próximo ao das baterias de íons de lítio. Portanto, a aplicação de baterias de íons de sódio no campo de armazenamento de energia em larga escala tem recebido grande atenção.

Os materiais catódicos para baterias de íons de sódio incluem principalmente óxidos em camadas de metais de transição, compostos polianiônicos e análogos do azul da Prússia. Entre eles, o óxido em camadas NaxTMO2 (TM refere-se ao metal de transição, 0

Entre os vários materiais NaxTMO2 do tipo O{{0}}tipo O que foram relatados, o NaxTMO2 contendo Ni e Mn atraiu muita atenção por causa de seus recursos abundantes de Ni/Mn e alta capacidade de armazenamento. Por exemplo, O3-tipo NaNi0.5Mn0.5O2 tem uma alta capacidade reversível (133mAh g-1). Bom desempenho de taxa (30C, 40mAh g-1) e ciclo de vida longo (70 por cento de retenção de capacidade específica após 500 ciclos a 3,75C). No entanto, ainda existem alguns problemas que restringem seu desenvolvimento posterior, como desempenho de taxa insatisfatório, transição de fase complexa durante carga e descarga e rápida queda de capacidade, especialmente em altas voltagens de 4,1–4,5 V. Estudos recentes mostraram que a dopagem parcial de outros elementos pode efetivamente melhorar a reversibilidade da transição de fase. Por exemplo, Na0.9Ni0.4Mn0.4Ti0.2O2 dopado com Ti tem uma transição de fase O3-P3 mais reversível entre 2,5 e 4,2 V, maior capacidade específica (197 mAh g{{39} }) e desempenho de ciclo mais estável. NaFe0.2Mn0.4Ni0.4O2 dopado com Fe tem uma alta capacidade reversível (165 mAh g-1) e uma transição de fase estável (retenção de 87% da capacidade após 200 ciclos) na faixa de 4.0-4 .3 V.

Além disso, o Sb5 plus doping também pode melhorar a estabilidade do ciclo e a tensão de trabalho dos materiais do cátodo. Para obter uma estrutura de material mais estável e desempenho de taxa superior em uma faixa de tensão mais ampla para O3-tipo de óxidos em camadas. Neste estudo, Sb5 plus foi parcialmente substituído por Ni2 plus em Na0.9Ni0.5Mn0.3Ti0.2O2 (NMT) por um sólido simples método de estado para estudar o efeito da dopagem com Sb no desempenho eletroquímico de óxidos em camadas e a mudança de reversibilidade da transição de fase O3-P3 em uma ampla faixa de tensão.

1 método experimental

1.1 Preparação de materiais

Na{{0}}.9Ni0.5-xMn0.3Ti{{10}}.2SbxO2 (NMTSbx, x{{9 }}, 0.02, 0,04, 0,06) os materiais foram preparados pelo método de fase sólida. As etapas específicas são as seguintes: misturar Na2CO3, NiO, Sb2O5, MnO2 e TiO2 na proporção estequiométrica correspondente e adicionar uma fração molar adicional de 5% de Na2CO3 considerando a volatilidade do Na em alta temperatura. Moer uniformemente com um almofariz de ágata e usar uma máquina de comprimidos para fazer um disco fino de ϕ16 mm. Tratamento térmico a 950 graus em atmosfera de ar duas vezes, cada vez por 12 h. O mesmo procedimento foi usado para preparar NMTSb0 sem material de partida Sb2O5, e todas as amostras foram armazenadas em uma caixa de luvas para uso futuro.

1.2 Montagem da Bateria

O material ativo NMTSbx, preto de acetileno e fluoreto de polivinilideno (PVDF) foram pesados ​​em uma proporção de massa de 7:2:1, e uma quantidade apropriada de N-metilpirrolidona (NMP) foi adicionada para moer para obter uma pasta uniformemente misturada. A pasta foi revestida na superfície da folha de alumínio e a carga superficial do material ativo no eletrodo foi de cerca de 2,5 mg cm-2. Secou-se a vácuo a 80 graus por 12 h e depois cortou-se em pequenos discos de ϕ12 mm com um micrótomo como eletrodo positivo. Células-botão CR2032 foram montadas em um porta-luvas cheio de gás Ar (as frações de volume de água e oxigênio foram menores que 1×10-6). Entre eles, o contraeletrodo é uma folha metálica de sódio, o separador é fibra de vidro e o eletrólito é uma solução de 1 mol L-1 NaClO4 dibutil carbonato mais fluoroetileno carbonato (proporção de volume 1:1).

1.3 Caracterização e Teste de Material

O espectro de difração de raios X (XRD) da amostra foi testado usando MiniFlex 600 (Rigaku, Japão, Cu K ), e a estrutura cristalina foi refinada ainda mais por Rietveld através do sistema de análise estrutural (GSAS mais EXPGUI ). A morfologia microscópica e o tamanho das partículas das amostras foram observados por microscópio eletrônico de varredura (SEM) JSM-7610F (JEOL, Japão) e microscópio eletrônico de transmissão de alta resolução JEOL JEM-2100F (HRTEM). A espectroscopia de fotoelétrons de raios X (XPS) do estado de valência dos elementos foi testada em um espectrômetro Escalab250xi usando fonte de raios X acromática AlK. A razão molar de cada elemento na amostra foi analisada por espectrômetro de emissão óptica de plasma acoplado indutivamente (ICP-AES, iCAP 6300). As medições de carga e descarga foram realizadas em temperatura ambiente usando um sistema de teste de bateria Land CT2001A entre 2,0 e 4,2 V, e a espectroscopia de impedância eletroquímica (EIS) dos eletrodos foi medida usando uma estação de trabalho eletroquímica CHI660E (CH Instruments).

2 Resultados e discussão

2.1 Características estruturais do NMTSbx

A composição elementar de todas as amostras foi determinada por ICP-AES e os resultados são apresentados na Tabela S1. Dentro da faixa de erro de medição, o conteúdo real de cada íon metálico é basicamente consistente com a composição do projeto. No espectro XRD da Fig. 1(a), todas as amostras têm estrutura O3-tipo hexagonal -NaFeO2 (grupo espacial R-3m), consistente com NaNi0.5Mn{{ 9}}.5O2 (JCPDS 54-0887). Mostra-se que a introdução de Sb na rede NMT não altera a estrutura intrínseca do material. O processo de preparação de cátodos de óxido com alto teor de níquel pelo método de estado sólido inevitavelmente produzirá uma pequena quantidade de componentes inativos residuais de NiO, e a literatura mostra que o impacto de vestígios de NiO no desempenho da bateria é insignificante. Na Fig. 1(b), os picos de difração de NMTSb0.02, NMTSb{{2{22}}}}.04 e NMTSb{{28 }}.06 mudou para ângulos grandes e picos diversos começaram a aparecer em NMTSb0.06. De acordo com a equação de Bragg (nλ=2dsinθ), o tamanho médio de grão do pó é analisado qualitativamente. onde n é a ordem de difração, d é a espessura média (nm) dos grãos da amostra perpendicular à direção do plano do cristal, θ é o ângulo de difração correspondente ao pico de difração mais forte e λ é o raio-X comprimento de onda (nm). Os resultados do cálculo do plano cristalino mostram que o tamanho de grão da amostra diminui após a dopagem com Sb, o que está relacionado com a diferença no raio iônico de Sb (0,06 nm) e Ni (0,069 nm). De acordo com o teorema de Vegard, isso também significa que ocorreu uma reação em solução sólida durante a formação de NMTSbx.

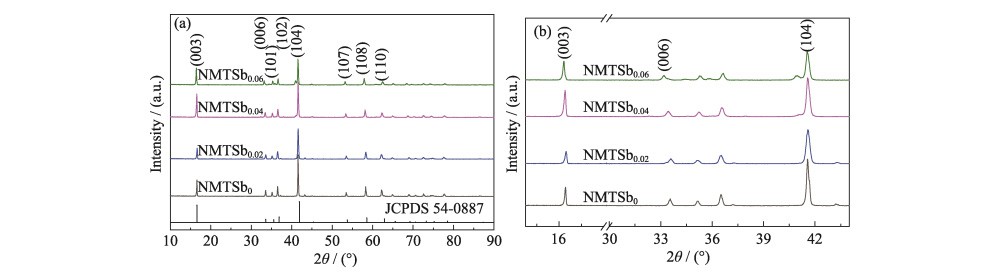

Fig. 1 Pesquisa (a) e ampliada (b) padrões XRD de NMTSbx (x=0, 0.02, 0.04, 0.06)

A Figura 2(a, b) mostra os padrões XRD Rietveld refinados de NMTSb0 e NMTSb0.04, e os parâmetros de rede detalhados são mostrados na Tabela S2. Pode-se ver que os parâmetros de rede de NMTSb{{10}}.04 (a=b=0.2979{{20 }} nm) são ligeiramente reduzidos em comparação com o NMTSb0 original (a=b=0.29812 nm). Isso também é atribuído ao fato de que o raio iônico do Sb (0.06 nm) é menor que o do Ni (0,069 nm), o que é consistente com a análise XRD. O c (c=1.608391 nm) de NMTSb0.04 foi aumentado em comparação com o de NMTSb0 (c=1.600487 nm). A principal razão é que o parâmetro de rede a/b é sensível à mudança do comprimento da ligação (Ni/Mn/Ti/Sb)-O do plano basal da estrutura em camadas, e a incorporação de Sb encurta o comprimento da ligação. Isso faz com que a repulsão eletrostática entre os átomos de oxigênio na camada contínua de metal de transição (Ni/Mn/Ti/Sb) se torne maior, levando a um aumento de c. Além disso, após o cálculo, o c/a de NMTSb0 e NMTSb0.04 não mudou muito, foram 5,36 e 5,39 respectivamente, ambos foram maiores que 4,99, indicando que as amostras dopadas mantiveram uma boa estrutura em camadas.

Fig. 2 Padrões XRD de refinamento de Rietveld de NMTSb0 (a) e NMTSb0.04(b)

A Figura 3 mostra as imagens SEM de NMTSb0 e NMTSb0.04. Ambos os produtos são compostos por um grande número de discos finos em micro-nanoescala com espessura uniforme e bordas claras. Especialmente após a dopagem com Sb, a superfície do floco é mais lisa e não há falta de estrutura de floco hexagonal com bordas e cantos afiados. A análise elementar EDS de área selecionada de NMTSb0.04 mostra que os elementos Na, O, Ni, Ti, Mn e Sb estão distribuídos uniformemente na amostra, o que também prova que os elementos Sb foram dopados com sucesso no intrínseco estrutura de NMTSb0.

Fig. 3 Imagens SEM e mapeamentos EDS de NMTSb0 (a, b) e NMTSb0.04 (c, d)

As microestruturas de NMTSb{{0}} e NMTSb0.04 foram posteriormente observadas por HRTEM e os resultados são mostrados na Figura S1. Na Figura S1(a, c), as partículas antes e depois da dopagem com Sb são conectadas ou sobrepostas, e macroscopicamente aparecem como uma estrutura semelhante a uma folha ou aproximadamente circular ou poligonal. As imagens HRTEM da Figura S1(b, d) mostram as franjas da rede do material e os espaçamentos da rede de NMTSb{{10}} e NMTSb0.04 são 0.238 e 0.237 nm, respectivamente. Ambos correspondem ao plano cristalino (101), e o efeito da dopagem de Sb no espaçamento da rede é consistente com os resultados da análise XRD. As inserções da Figura S1(b, d) são os pontos do padrão de difração de elétrons de área selecionada (SEAD) de NMTSb0 e NMTSb0.04, o que prova que o NMTSb0 e NMTSb0.04 obtidos têm boa cristalinidade.

A espectroscopia de fotoelétrons de raios X (XPS) da Figura S2 mostra os resultados do estado de oxidação dos elementos Mn, Ni, Ti e Sb em NMTSb0 e NMTSb0.04. Na Figura S2(a), os dois picos principais de NMTSb0 em 877 e 850 eV correspondem a Ni2p1/2 e Ni2p3/2, respectivamente, e ambos pertencem a Ni2 plus na amostra. O pico de energia de ligação em 858,2 eV é um pico de satélite comum no elemento Ni. O Ni2p1/2 de NMTSb0.04 se divide em dois picos, indicando que a introdução de Sb na rede NMTSb0 pode reduzir o número de elétrons externos ao redor de Ni, resultando em um forte efeito de deslocalização de elétrons. Os metais de transição têm orbitais d mais deslocalizados, o que pode aumentar a interação metal-metal dos octaedros de compartilhamento lateral MO6 na estrutura em camadas, inibindo assim o colapso dos octaedros MO6 e aliviando as reações laterais do oxigênio da rede e do eletrólito. Durante o processo de carga-descarga, a estrutura do material de óxido em camadas torna-se mais estável, indicando que a forte deslocalização de elétrons é benéfica para a estabilidade estrutural do NMTSb0.04. Para o elemento Mn, o pico Mn2p3/2 em 642 eV e o pico Mn2p1/2 em 652 eV na Figura S2(b) indicam a presença de Mn no estado de valência mais 4 em NMTSb0 e NMTSb{ {84}}.04. O pico Mn2p3/2 em 643eV pode ser combinado com o pico Mn3 plus. A configuração octaédrica de Mn3 plus será deformada, o que é causado pela distorção de gengibre-Taylor. A dissolução do elemento Mn levará a um rápido declínio na capacidade, enquanto Ti em NMTSb0.04 substitui parte do Mn, e a redução do teor de Mn também pode estabilizar a estrutura estrutural do material, inibindo assim o rápido declínio na capacidade da bateria causado pelo efeito gengibre-Taylor. Os picos típicos de energia de ligação de Ti2p1/2 e Ti2p3/2 em 457,3 e 453,1 eV para NMTSb0 na Figura S2(c) correspondem ao estado estável de mais 4 valências de Ti. Enquanto os picos de Ti2p1/2 e Ti2p3/2 em 454,1 e 463,9 eV de NMTSb0,04 correspondem ao Ti no estado de valência mais 3. Do ponto de vista da compensação de carga, isso se deve principalmente à reação de redução do Ti após a introdução de Sb5 plus de alta valência. Durante a reação de carga-descarga, o Ti4 plus continuou existindo de forma estável, o que foi verificado na curva de voltametria cíclica (CV) de NMTSb0.04, conforme mostra a Figura 4. Isso também mostra que a fonte de capacidade da bateria não tem nada a ver com o par redox Ti4 plus /Ti3 plus. Além disso, os picos de energia de ligação de NMTSb0.04 em 529–536 eV na Figura S2(d) confirmam a presença de Sb.

Fig. 4 Curvas CV de material de cátodo NMTSb0.04

2.2 Desempenho eletroquímico

A Figura 5 mostra o gráfico de Nyquist da impedância eletroquímica de NMTSbx. Dentre eles, o semicírculo na região de média e alta frequência representa a resistência de transferência de carga (Rct) entre o eletrólito e o eletrodo, e a linha oblíqua na região de baixa frequência representa a resistência de Warburg causada pela difusão dos íons sódio. O ajuste do circuito equivalente mostra que o Rct de NMTSb0 e NMTSb0.04 são 1185,4 e 761 Ω, respectivamente. À medida que o conteúdo de dopagem Sb aumenta, a impedância da amostra também diminui. Quando x=0.04, a impedância da amostra atinge o valor mínimo. Aumentar ainda mais o teor de dopagem Sb leva a um aumento na impedância. Quando x=0.06, a impedância excede a da amostra NMTSb0. O conteúdo de dopagem apropriado pode obter o espaçamento ideal entre camadas de metal da estrutura em camadas, garantir canais de transporte de elétrons suaves, ajudar a melhorar as características dinâmicas do NMTSb0.04 e, ao mesmo tempo, levar em consideração a estabilidade da estrutura geral.

Fig. 5 Espectros de impedância eletroquímica de NMTSbx

Under the condition of current density of 1C (240 mA·g−1) and voltage range of 2.0-4.2 V, the sodium storage performance of the Na-ion battery with NMTSbx as the electrode was tested. As shown in Figure 6(a), the reversible capacities of NMTSbx (x=0, 0.02, 0.04, 0.06) samples are 122.8, 128.0, 135.2 and 103.9 mAh g−1, respectively. The difference in specific capacity is due to different doping content. The strategy of chemical element substitution can suppress the irreversible phase transition and improve the sodium ion transport kinetics. The advantages are summarized as follows: replace highly active elements with electrochemically inactive and structurally stable elements, such as preventing cation mixing by increasing the energy barrier of Ni2+ migration, and reducing the oxygen released during electrochemical cycling by strengthening metal-oxygen bonds. Doping or replacing transition metal sites can significantly inhibit the phase transition, inhibit transition metal ion migration, and improve the chemical and electrochemical stability of desodiumized materials. The specific doping content should be explored according to the type of doping element and the intrinsic structure. . On the one hand, doping with high-valent metal ions can improve the bulk conductivity of the material after the metal ions enter the interior of the lattice. When the mole fraction of doping is greater than 1% (stoichiometric ratio x>{{0}}.01), a resistividade diminuirá rapidamente, o que terá uma grande influência na condutividade. Por outro lado, uma quantidade muito alta de dopagem inevitavelmente reduzirá o conteúdo de pares redox no sistema e afetará a densidade de energia do sistema, enquanto uma quantidade muito pequena de dopagem não será suficiente para estabilizar a estrutura de materiais de óxido em camadas. Neste estudo, NMTSbx(x=0, 0.02, 0,04, 0,06), x é a razão estequiométrica e o teor de dopagem real é de 2 por cento, 4 por cento e 6 por cento por fração molar, respectivamente.

Fig. 6 Desempenho de baterias de íons de Na com NMTSbx como eletrodos

(a) Curvas de carga e descarga de baterias de íon Na com amostras como eletrodos para o primeiro ciclo a 1C; (b) Desempenho de ciclagem de baterias de íons de Na com amostras como eletrodos a 1C por 200 ciclos; (c, d) Curvas de carga e descarga de baterias de íon Na com amostras como eletrodos para os 3 ciclos iniciais a 5C; (e) Eficiências coulômbicas de baterias de íons de Na com NMTSbx como eletrodos para 200 ciclos a 1C Figuras coloridas disponíveis no site

Na Fig. 6(a), a curva de carga-descarga da amostra não dopada NMTSb0 obviamente contém múltiplos platôs e degraus de voltagem, indicando que múltiplas transições de fase de hexagonal para monoclínica podem ocorrer na estrutura em camadas. No entanto, enquanto ocorre o deslizamento intercamada da camada de metal de transição, a curva geral de carga-descarga é relativamente suave. As três plataformas de voltagem acima de 3.00 V tendem a ficar borradas. Para NMTSb0, a curva de carregamento é dividida principalmente em duas partes: a seção de inclinação em torno de 3,00-3,80 V e a seção de platô longo acima de 3,80 V . No entanto, quando Sb foi introduzido, a tensão inicial do segmento da plataforma aumentou para acima de 4.00 V. Para a curva de descarga, o platô longo geralmente ocorre na faixa de tensão de 2,50–2,75 V. A aparência do platô de tensão pode ser atribuída à transformação da fase O3 na fase P3, enquanto o segmento de inclinação quando a tensão aumenta é causado pela reação da solução sólida com a estrutura P3. A Figura 6(b) é uma comparação do desempenho do ciclo de NMTSbx (x=0, {{30}}.02, 0.0 4, 0.06) eletrodos em uma densidade de corrente de 1C. Vale a pena notar que a estabilidade cíclica do NMTSb0.04 material de cátodo é o melhor, e cerca de 70 por cento da capacidade reversível pode ser retida após 2{{95} 0 ciclos. Em contraste, a capacidade específica do eletrodo NMTSb{{1{{105}}1}} decai muito rapidamente, com um valor inicial de 122,8 mAh g-1, que cai para 51 mAh g-1 após 200 ciclos, e apenas 41,5 por cento da capacidade específica permanece. Na Fig. 6(c, d), mesmo a uma taxa muito alta de 5C (1200 mA g-1), a capacidade específica de retenção do eletrodo NMTSb0.04 ainda é de 92,6 por cento (125,3 mAh g-1). A capacidade específica do eletrodo NMTSb0 é de apenas 106,7 mAh·g-1, o que é superior a outros óxidos em camadas do tipo O3-relatados. A capacidade específica de descarga inicial de O3-Na(Ni1/3Mn1/3Fe1/3)0.95Al0.05O2 preparada pelo grupo de Yan a uma taxa de 0,1C é de 145,4 mAh·g−1. E após 80 ciclos a uma taxa de 0,2C, a capacidade específica reversível é de 128,4 mAh·g-1. O O3-NaNi0.5Mn0.5O2 preparado pelo grupo de pesquisa de Guo tem uma capacidade específica de 80 mAh·g-1 na faixa de tensão de 2-4 V a uma taxa de 2C. A Figura 6(e) apresenta a eficiência coulômbica da bateria de íons de Na durante a ciclagem contínua a 1C. Entre eles, a distribuição de eficiência coulômbica do eletrodo NMTSb0.04 é estável e tende a uma linha reta, mantendo-se basicamente em 98 por cento, o que também indica que sua estrutura em camadas é mais estável. No entanto, a eficiência coulômbica do eletrodo NMTSb0 oscilou significativamente após 140 ciclos, e houve um grande salto quando se aproximou de 200 ciclos. A bateria montada com NMTSb0.04 após 200 ciclos foi desmontada e processada, e o espectro XRD da folha de eletrodo foi testado, os resultados são mostrados na Figura S3. Os picos de difração XRD da peça polar NMTSb0.04 não mudaram significativamente após a ciclagem, indicando que a mudança de fase irreversível do material catódico NMTSb0.04 foi suprimida após a dopagem.

3 Conclusão

Neste estudo, Na{{0}}.9Ni0.5-xMn0.3Ti{{10}}.2SbxO2 (NMTSbx, x=0, 0.02, 0,04, 0,06), um material de cátodo de óxido em camadas para baterias de íons de sódio, foi preparado por um método de estado sólido conveniente. Suas partículas são compostas por flocos de micro-nanoescala com espessura uniforme e bordas claras, e o tamanho do grão diminui após o Sb substituir parte do Ni. Ao mesmo tempo, a dopagem de Sb causa forte deslocalização de elétrons, o que reduz a energia de todo o sistema e obtém uma estrutura estável que é mais propícia a ciclos de carga-descarga de longo prazo. No teste eletroquímico na faixa de 2,00-4,20 V, a dopagem de Sb suprimiu a transição de fase irreversível do material do cátodo e melhorou a plataforma de tensão de trabalho. Quando carregado e descarregado a uma taxa de 1C, a capacidade específica de descarga inicial de NMTSb0.04 é de 135,2 mAh·g-1 e a taxa de retenção de capacidade após 200 ciclos é de 70%. A retenção de capacidade específica pode atingir 92,6 por cento (125,3 mAh·g-1) na taxa de 5C.

Referências

[1] MA A, YIN Z, WANG J,e outros.

NaNi dopado com Al_1/3Mn_1/3Fé_1/3O₂para alto desempenho de baterias de íons de sódio

Iônicos, 2020,26(4):1797.

[2] ZHOU D, ZENG C, XIANG J,e outros.

Revisão sobre materiais de cátodo em camadas à base de Mn e Fe para baterias de íons de sódio

Iônicos, 2022,28(5): 2029.

[3] YAO HR, ZHENG L, XIN S,e outros.

Estabilidade ao ar de materiais de cátodo de óxido em camadas à base de sódio

Ciência China-Química, 2022,65(6):1076.

[4] LIU Z, ZHOU C, LIU J,e outros.

Ajuste de fase do cátodo de óxido em camadas tipo P2/O3-para baterias de íons de sódioatravés dauma rota simples de co-dopagem Li/F

Revista de Engenharia Química, 2022,431: 134273.

[5] LI M, JAFTA CJ, GENG L,e outros.

Correlação da atividade redox do ânion de oxigênio com a ordenação de cátions favo de mel no plano em Na_xNi_yMn_1-yO₂catodos

Pesquisa Avançada de Energia e Sustentabilidade, 2022,3(7):2200027.

[6] LI J, LI H, HUANG Q,e outros.

Estudo sobre o mecanismo da influência do doping nas propriedades dos materiais catódicos de baterias de íon sódio

Progresso em Química, 2022,34(4):857.

[7] CHANG YX, YU L, XING X,e outros.

Estratégia de substituição de íons de cátodos de óxido em camadas à base de manganês para baterias de íons de sódio avançadas e de baixo custo

Registro Químico, 2022,6: 202200122.

[8] YIN YX, WANG PF, VOCÊ Y,e outros.

Um NaNi tipo O3-_0.5Mn_0.5O₂cátodo para baterias de íons de sódio com melhor desempenho de taxa e estabilidade de ciclo

Journal of Materials Chemistry A, 2016,4: 17660.

[9] TAN L, WU Q, LIU Z,e outros.

Material de cátodo de óxido em camadas tipo O3-substituído por Ti com estabilidade de alta voltagem para baterias de íons de sódio

Journal of Colloid and Interface Science, 2022,622: 1037.

[10] YUAN DD, WANG YX, CAO YL,e outros.

Desempenho eletroquímico aprimorado de NaNi substituído por Fe_0.5Mn_0.5O₂materiais catódicos para baterias de íons de sódio

Interfaces de Materiais Aplicados ACS, 2015,16(7):8585.

[11] YUAN XG, GUO YJ, GAN L,e outros.

Uma estratégia universal para cátodos de óxido em camadas de O3 estáveis ​​ao ar e de alta taxa para baterias de íons de Na

Materiais funcionais avançados, 2022,32(17):2111466.

[12] ZHANG Q, WANG Z, LI X,e outros.

Mitigando o desbotamento de tensão e a sensibilidade ao ar de O3-tipo NaNi_0.4Mn_0.4Cu_0.1ti_0.1O₂material do catodoatravés dadoping

Revista de Engenharia Química, 2022,43: 133456.

[13] FIELDEN R, OBROVAC M N.

Investigação do NaNi_xMn_1-xO₂(0 Menor ou igual axSistema menor ou igual a 1) para materiais de cátodo de bateria de íon Na

Jornal da Sociedade Eletroquímica, 2015,162(3):453.

[14] MATHIYALAGAN K, KARUPPIAH K, PONNAIAH A,e outros.

Papel significativo da substituição do magnésio no melhor desempenho do material de cátodo O3-em camadas O3-Ni-Mg-O para o desenvolvimento de baterias de íons de sódio

Jornal Internacional de Pesquisa Energética, 2022,46: 10656.

[15] ZHOU C, YANG L, ZHOU C,e outros.

A co-substituição aumenta a capacidade de taxa e estabiliza o desempenho cíclico do cátodo tipo O3-NaNi_0.45-xMn_0.25ti_0.3companhia_xO₂para armazenamento de íons de sódio em alta tensão

ACS Applied Materials & Interfaces, 2019,11(8):7906.

[16] CHENG Z, FAN XY, YU L,e outros.

Uma estratégia de adaptação bifásica racional que permite cátodos em camadas de alto desempenho para baterias de íons de sódio

Angewandte Chemie International Edition, 2022,61(19):17728.

[17] WALCZAK K, PLEWA A, GHICA C,e outros.

NaMn_0.2Fé_0.2companhia_0.2Ni_0.2ti_0.2O₂evidências experimentais e teóricas de óxido em camadas de alta entropia de alto desempenho eletroquímico em baterias de sódio

Materiais de armazenamento de energia, 2022, 47: 10656.

[18] DING Y, DING F, RONG X,e outros.

Cátodo de óxido em camadas dopado com Mg para baterias de íons de Na

Física Chinesa B, 2022,31(6):068201.

[19] HUANG Q, FENG Y, WANG L,e outros.

Estratégia de modulação da estrutura para suprimir a transição de fase P3-O1 de alta tensão de O3-NaMn_(0.5)Ni_(0.5)O₂cátodo em camadas

Revista de Engenharia Química, 2022,431: 133454.

[20] WALCZAK K, PLEWA A, GHICA C,e outros.

NaMn_0.2Fé_0.2companhia_0.2Ni_0.2ti_0.2O₂Óxido em camadas de alta entropia: evidências experimentais e teóricas de alto desempenho eletroquímico em baterias de sódio

Materiais de armazenamento de energia, 2022,47: 500.

[21] SONG T, CHEN L, GASTOL D,e outros.

Estabilização de alta voltagem de O3-tipo de óxido em camadas para baterias de íons de sódio por modificação simultânea de estanho duplo

Química dos Materiais, 2022,34(9):4153.

[22] TANG W, SANVILLE E, HENKELMAN G.

Um algoritmo de análise de Bader baseado em grade sem viés de rede

Journal of Physics Condensed Matter, 2009,21(8):084204.

[23] SANVILLE E, KENNY SD, SMITH R,e outros.

Algoritmo baseado em grade aprimorado para alocação de carga Bader

Jornal de química computacional, 2007,28(5):899.

[24] 韦帅, 胡朝浩, 钟燕, 等.

Sb掺杂LiBiO₃电子结构的第一性原理计算

桂林电子科技大学学报, 2013, 33(4):339.

[25] XU Z, GUO X, WANG JZ,e outros.

Contendo o colapso do octaedro no cátodo NCM rico em lítio e manganês para suprimir a transformação da estrutura

Materiais de Energia Avançados, 2022,12: 2201323.

[26] CHEN TR, SHENG T, WU ZG,e outros.

Cu^{2 mais}híbrido de túnel de camada dupla dopada Na_0.6Mn_1-xCu_xO₂como um cátodo de bateria de íons de sódio com maior estabilidade estrutural, propriedade eletroquímica e estabilidade ao ar

ACS Applied Materials & Interfaces, 2018,12(10):10147.

[27] FENG T, LI L, SHI Q,e outros.

Evidências da influência da deslocalização do polaron no transporte elétrico em LiNi_{0,4 maisx}Mn_0.4-xcompanhia_0.2O₂

Química Física Física Química, 2020,22(4): 2054.

[28] YADAV I, DUTTA S, PANDEY A,e outros.

Evolução do TiO_x-SiO_xnanocompósito durante recozimento de filmes ultrafinos de óxido de titânio em substrato de Si

Cerâmica Internacional, 2020,46: 19935.

[29] SUN Z, DENG X, CHOI JJ,e outros.

Passivação de superfície de silício por processamento a laser de Sol-Gel TiO_xfilme fino

ACS Applied Energy Materials, 2018,1(10):5474.

[30] YUL, XING XX, ZHANG SY,e outros.

Desordem catiônica O3-Na_0.8Ni_0.6Sb_0.4O₂cátodo para baterias de íons de sódio de alta tensão

ACS Applied Materials & Interfaces, 2021,13(28):32948.

[31] KOUTHAMAN M, KANNAN K, ARJUNAN P,e outros.

Camada O3-tipo Na_9/10Cr_1/2Fé_1/2O₂como novo cátodo para bateria recarregável de íons de sódio

Colóides e Superfícies A: Aspectos Físico-Químicos e de Engenharia, 2022,633: 127929.

[32] RYU HH, HAN G, YU TY,e outros.

Estabilidade de ciclagem aprimorada de O3-tipo Na[Ni_0.5Mn_0.5]O₂cátodo através de adição de Sn para baterias de íons de sódio

Jornal de Química Física C, 2021,125(12):6593.

[33] MENG X, ZHANG D, ZHAO Z,e outros.

O3-NaNi_(0.47)Zn_(0.03)Mn_(0.5)O₂material de cátodo para baterias duráveis ​​de íons de Na

Jornal de Ligas e Compostos, 2021,887: 161366.

[34] ANANG DA, BHANGE DS, ALI B,e outros.

Novo Na estruturado em camadas tipo O3-_0.80[Fe_0.40companhia_0.40ti_0.20]O₂material de cátodo para baterias recarregáveis ​​de íons de sódio

Materiais (Basileia), 2021,14(9):2363.

[35] LAMB J, MANTHIRAM A.

Na superfície modificada(Ni_0.3Fé_0.4Mn_0.3)O₂cátodos com maior vida útil e estabilidade ao ar para baterias de íons de sódio

ACS Applied Energy Materials, 2021,4(10):11735.

[36] CHEN C, HUANG W, LI Y,e outros.

Cátodo de óxido em camadas baseado em Fe/Mn bifásico P2/O3 com capacidade ultra-alta e grande ciclabilidade para baterias de íons de sódio

Nano Energia, 2021,90: 106504.

[37] ZHENG YM, HUANG XB, MENG XM,e outros.

Cobre e zircônio codopado tipo O3-ferro de sódio e óxido de manganês como cátodo de alta capacidade e estável ao ar livre de cobalto/níquel para baterias de íons de sódio

ACS Applied Materials & Interfaces, 2021,13(38):45528.

Informação suplementar

Fig. S1 Imagens HRTEM de NMT (a, b) e NMTSb0.04 (c, d) com inserção em (b, d) mostrando imagens SEAD correspondentes

Fig. S2 (a) Ni2p, (b) Mn2p, (c) Ti2p e (d) espectros Sb3d XPS de NMTSb0 e NMTSb0.04

Fig. S3 padrão XRD de NMTSb0.04 como material de cátodo de bateria de íons de Na após 200 ciclos

Tabela S1 Resultados ICP-AES de O3-NMTSbx (x=0, 0.02, 0.04, 0,06) (razão estequiométrica)

Tabela S2 Parâmetros de rede de materiais com NMTSb0e NMTSb0.04
