Máquina de corte e vinco com eletrodo semi{0}}automático

Modelo:TOB-J300D-SD

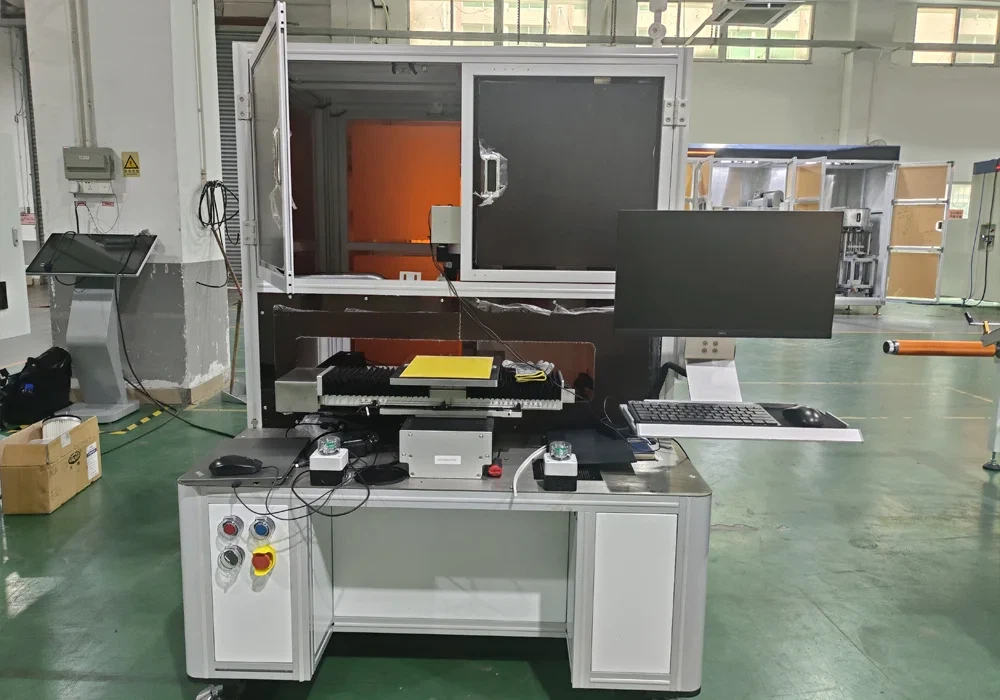

Esta máquina de corte e matriz a laser com eletrodo semiautomático TOB-J300D-SD--é usada principalmente para cortar o formato externo de eletrodos de bateria de lítio de potência.

Enviar inquérito

Converse agora

Introdução de Produto

Máquina de corte e vinco com eletrodo semi{0}}automático

Vídeo do produto

Especificação

Esta máquina de corte e matriz a laser com eletrodo semiautomático TOB-J300D-SD--é usada principalmente para cortar o formato externo de eletrodos de bateria de lítio de potência.

Os operadores colocam manualmente o eletrodo na plataforma de posicionamento. Um sistema de vácuo mantém o eletrodo no lugar de forma automática e segura. Após a ativação manual do botão Iniciar, o braço robótico move automaticamente o eletrodo para a posição de corte a laser. A máquina de corte a laser corta automaticamente o eletrodo no formato desejado. O braço robótico então transfere o eletrodo cortado de volta para a estação do operador, onde o operador remove o eletrodo.

Recursos do equipamento

● Este equipamento é adequado para pequenas linhas de produção piloto, apresentando dimensões compactas e baixo custo.

● O software oferece operação simples com design de interface gráfica, recursos de simulação dinâmica e trocas rápidas-basta ajustar os parâmetros correspondentes.

● A área de corte a laser incorpora proteção contra poeira com uma caixa independente de coleta e recuperação de poeira, coletando centralmente a poeira gerada durante o corte a laser para evitar a contaminação das superfícies da folha de eletrodo.

● Laser de fibra contínua-de alta velocidade com estabilidade de energia<2%, paired with an independently developed high-speed galvanometer.

● O braço robótico utiliza parafusos esféricos de alta precisão-acionados por servo motor-para transmissão, garantindo alta precisão e velocidade.

Adapte-se às dimensões e especificações do material recebido

NÃO.	Item	parâmetro
1	Dimensões Máximas do Material	300 mm × 300 mm (incluindo abas)
2	Dimensões Mínimas do Material	50 mm × 50 mm (incluindo abas)
3	Dimensões de espessura do material	60–250μm (a camada cerâmica deve ser cortada no eletrodo catódico)
4	Precisão Dimensional de Materiais	±1 mm

Especificações Técnicas dos Equipamentos

NÃO.	Item	Parâmetros	Observação
1	Comprimento da folha do eletrodo	50-300mm (incluindo abas)
2	Largura da folha do eletrodo	50-300mm (incluindo abas)
3	Velocidade de corte a laser	Maior ou igual a 200 mm/s
4	Precisão dimensional da folha de eletrodo	±0,2 mm
5	Fusão de contas	Menor ou igual a 10μm
6	Zona-afetada pelo calor	Menor ou igual a 120μm
7	Vazamento de metal	Menor ou igual a 50μm
8	Ruído do equipamento	Menor ou igual a 75 dB (a 1m de distância da máquina)
9	Fonte de alimentação do equipamento	AC380V±5%, trifásico-50Hz
10	Fonte de ar do equipamento	Ar comprimido 0,5-0,6 MPa
11	Dimensões do equipamento	Aproximadamente. 1200×1200×1700 (unidade principal)
12	Cor da aparência	Cinza Quente Padrão 1C; cartão colorido necessário mediante solicitação do cliente
13	Peso do equipamento	Aproximadamente. 500 kg
14	Taxa de rendimento do produto	Maior ou igual a 99,5%
15	Taxa de utilização do equipamento	Maior ou igual a 95%
16	Temperatura ambiente operacional	0-50 graus
