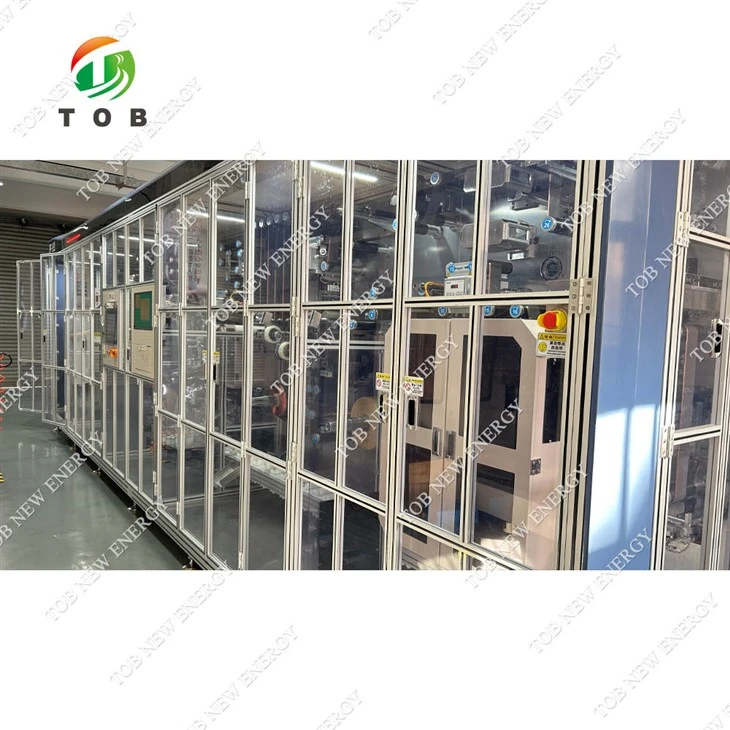

Cylindrical Cell Laser Cutting And Winding Machine
Cylindrical Cell Laser Cutting And Winding Machine suppliers

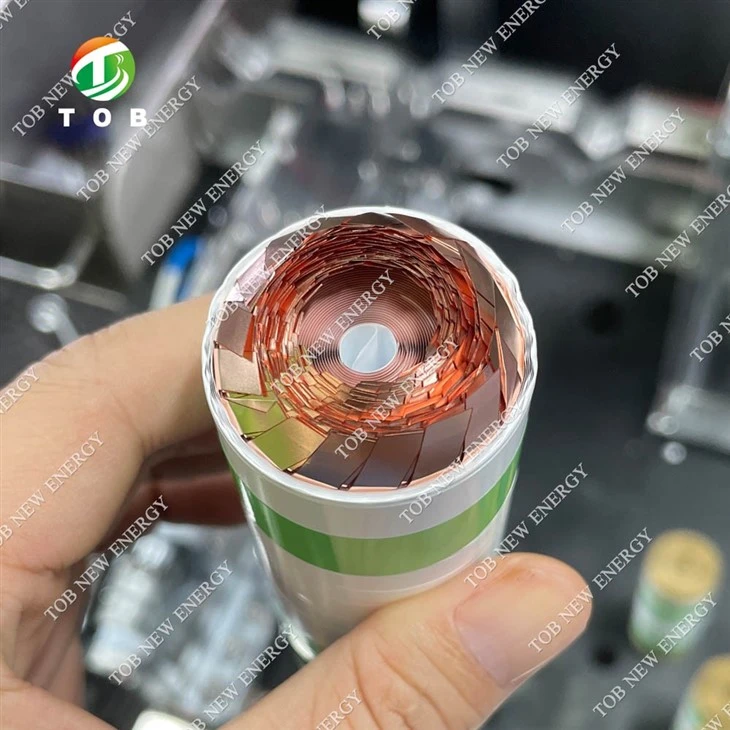

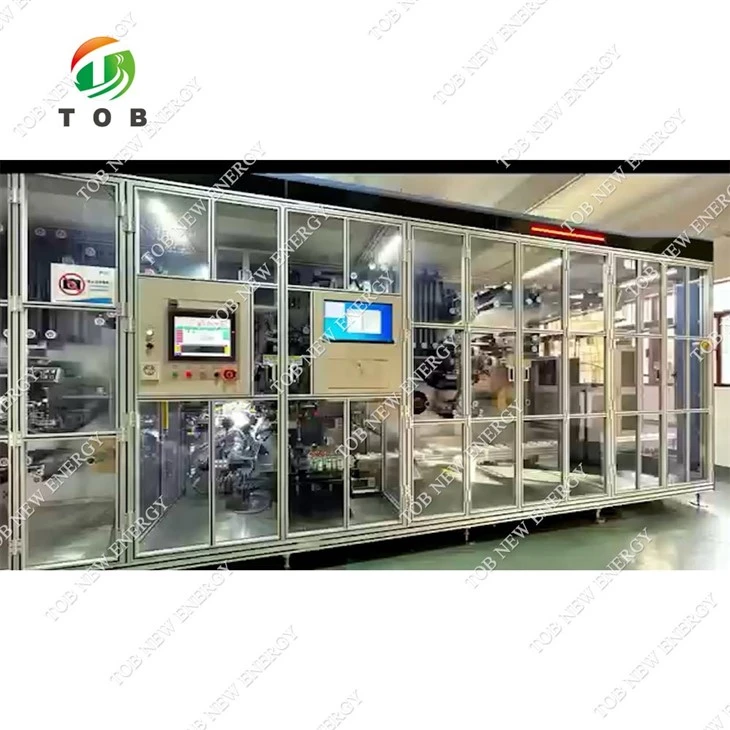

Cylindrical Cell Laser Cutting And Winding Machine factory

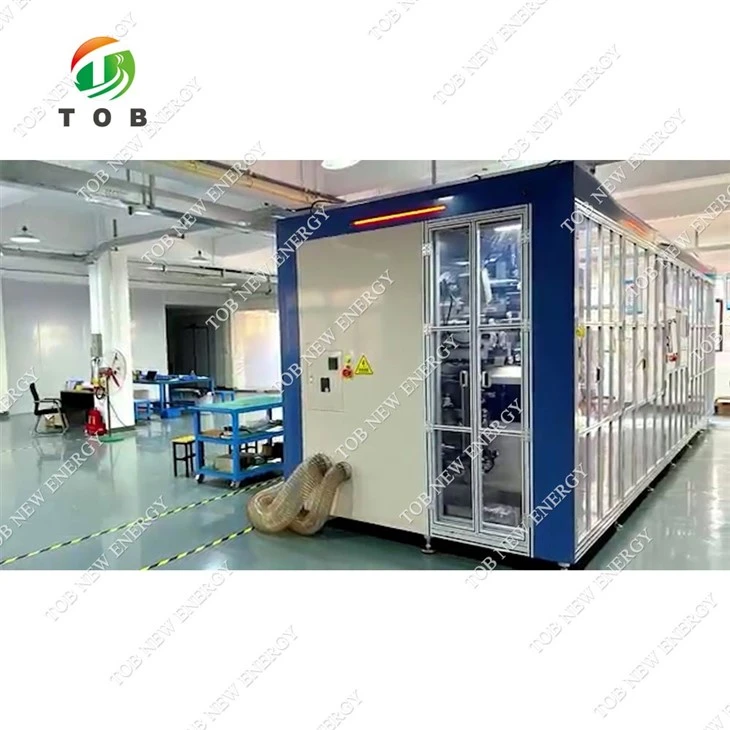

Cylindrical Cell Laser Cutting And Winding Machine best

Máquina de corte e enrolamento a laser de células cilíndricas

Modelo: TOB-JR-50140D
TOB-JR-50140D é uma máquina de corte e bobinagem a laser totalmente automatizada para células cilíndricas. Processamento de eletrodos de alta precisão, controle de tensão, inspeção CCD e soluções de engenharia personalizáveis para linhas de produção de baterias.

Enviar inquérito

Converse agora

Introdução de Produto

é um dos fabricantes e fornecedores mais confiáveis de máquina de corte e bobinagem a laser de células cilíndricas na China. Bem-vindo ao comprar máquina de corte e enrolamento a laser de células cilíndricas de alta qualidade a preços competitivos de nossa fábrica. Se você tiver alguma dúvida sobre cooperação, sinta-se à vontade para nos enviar um e-mail.

Máquina de corte e enrolamento a laser de células cilíndricas

Vídeo do produto

Especificação

A TOB-JR-50140D é uma máquina integrada de bobinagem e corte a laser com bateria cilíndrica totalmente automatizada, projetada para produção de células cilíndricas de alta-precisão. Ele realiza padronização de laser de eletrodo, enrolamento com alinhamento de separador e pós--processamento, incluindo gravação-final, modelagem de núcleo, testes de curto-circuito e detecção de defeitos.

Esse sistema garante dimensões precisas dos eletrodos, enrolamento-controlado por tensão e alto rendimento adequado para fabricação de baterias industriais. Ele integra vários módulos funcionais em uma única solução de produção, permitindo a operação independente ou combinada de corte a laser e funções de bobinagem.

Recursos principais e princípios funcionais

Função	Descrição
Corte a laser de eletrodo	Os eletrodos positivos e negativos são cortados com precisão no formato de aba necessário ou aba completa, com operação independente opcional.
Enrolamento Automático	Eletrodos e separadores são alinhados, controlados por tensão-e enrolados de acordo com as especificações do processo usando uma unidade de enrolamento-acionada por servo.
Alinhamento e controle de tensão	O desenrolamento ativo do separador, a correção automática de bordas e o controle de tensão de circuito-fechado garantem alinhamento consistente e formação uniforme de camadas.
Inspeção CCD	Detecta defeitos nos eletrodos durante a alimentação; integrado com feedback para rejeição ou correção de processo.
Pós{0}}processamento de enrolamento	Inclui aplicação-de extremidade, pré-dobragem-da guia do eletrodo, ajuste de altura, teste de-curto-circuito, inspeção de aparência, rastreamento de código de barras e descarga automatizada.
Módulos Integrados	Bobinas para eletrodos e separadores, correção de tensão e bordas, corte a laser, corte/gravação, inspeção CCD, enrolamento, achatamento e descarga automatizada.
Rastreabilidade de Processo	Cada célula é rastreada por meio de leitura de código de barras; unidades defeituosas são automaticamente rejeitadas.

Dimensões e instalação do equipamento

Parâmetro	Especificação
Dimensões (C×L×A)	Menor ou igual a 8.400 × 2.500 × 2.650 mm (excluindo ventilador)
Peso	Aproximadamente. 14.000 kg
Carga no piso	Menor ou igual a 1000 kg/m²
Fonte de energia	380 VCA ±5%, 45 kW, 50 Hz
Ar Comprimido	0,5–0,7 MPa, 5.000 L/min, 90% de utilização
Vácuo	-60 a -80kPa
Temperatura ambiente	10–35 graus
Limpeza	Classe maior ou igual a 100.000, livre de gases combustíveis/corrosivos e poeira
Cor	Painel de cores-fornecido por cliente

Especificações de materiais

Material	Quantidade de rolo	Largura (mm)	Espessura (µm)	Tolerância de Espessura	Comprimento da folha (mm)	Diâmetro Externo (mm)	Diâmetro do núcleo (mm)	Peso máximo (kg)
Eletrodo Positivo	2	55–140	80–180	Menor ou igual a 3	1000–6000	Menor ou igual a 700	76.2±1	200
Eletrodo Negativo	2	55–140	50–180	Menor ou igual a 3	1000–6000	Menor ou igual a 700	76.2±1	200
Separador	2	55–140	12–30	Menor ou igual a 2	1000–6000	Menor ou igual a 400	76.2±1	40
Fim-da fita	2	10–110	20–70	-	80–200	Menor ou igual a 200	76.2±1	-

Especificações do enrolamento de célula cilíndrica

Parâmetro	Valor
Altura da célula (H)	60–140 mm
Diâmetro da Célula (d)	30–50 mm
Fim-Comprimento da fita	80–200 mm
Fim-Largura da fita	10–110 mm
Altura da aba do eletrodo (h)	5–10 mm

Principais indicadores de desempenho

Item	Especificação
Eficiência de Produção	Maior ou igual a 12 ppm (comprimento máximo da folha 5000 mm, agulha de enrolamento φ5 mm, 20 abas negativas, 15 abas positivas, comprimento da aba menor ou igual a 13 mm)
Rendimento do produto	Maior ou igual a 99% (excluindo defeitos de material de entrada)
Taxa de falha do equipamento	Menor ou igual a 2%
Alinhamento do enrolamento	±0,3mm
Precisão da altura do núcleo	±0,5 mm
Precisão do envolvimento do eletrodo	Menor ou igual a 0,5 mm
Utilização de equipamentos	Maior ou igual a 98%
Rebarba no corte	Face final Menor ou igual a 7 µm, lateral Menor ou igual a 10 µm
Corte Separador	Faca quente
Precisão do comprimento do eletrodo	6000 ±2mm
Precisão de balanço	Menor ou igual a ±0,5 mm
Precisão da posição de alimentação do eletrodo	Menor ou igual a ±1 mm
Flutuação de tensão uniforme	Menor ou igual a ±5% (controle de loop-fechado)

Ambiente Operacional

Parâmetro	Exigência
Temperatura de trabalho	23±3 graus; Ponto de orvalho: -40~20 graus
Temperatura de armazenamento	-10~45 graus; Ponto de orvalho: -40~20 graus; sem condensação
Ruído (opcional)	Menor ou igual a 75 dB a 1 m da parede do equipamento
Capacidade de carga do piso	Menor ou igual a 1000 kg/m²

Vantagens de engenharia:

Automação Total: Desde o corte do eletrodo até o descarregamento da célula finalizada.
Alta precisão: corte a laser, inspeção CCD e controle de tensão em circuito-fechado garantem qualidade consistente.
Integração flexível do processo: As funções de corte e enrolamento a laser podem ser usadas de forma independente ou em conjunto.
Produção rastreável: o rastreamento-baseado em código de barras e a rejeição de defeitos atendem aos padrões de produção industrial.
Personalizável e escalável: Adaptável a diferentes dimensões de células, materiais de eletrodos e taxas de produção.
Design Robusto: Adequado para linhas de produção em laboratório, piloto e em massa; projetado para minimizar o tempo de inatividade e maximizar o tempo de atividade.
