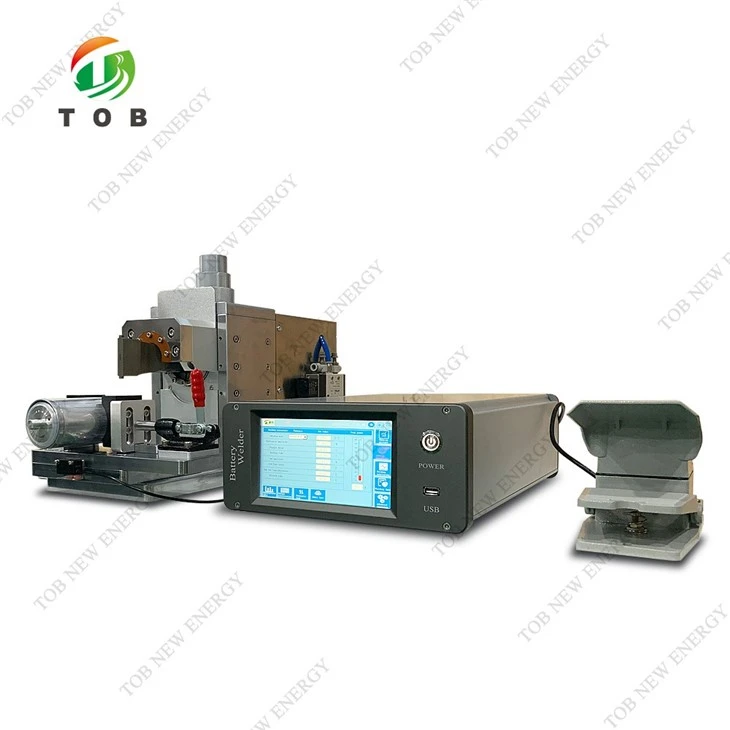

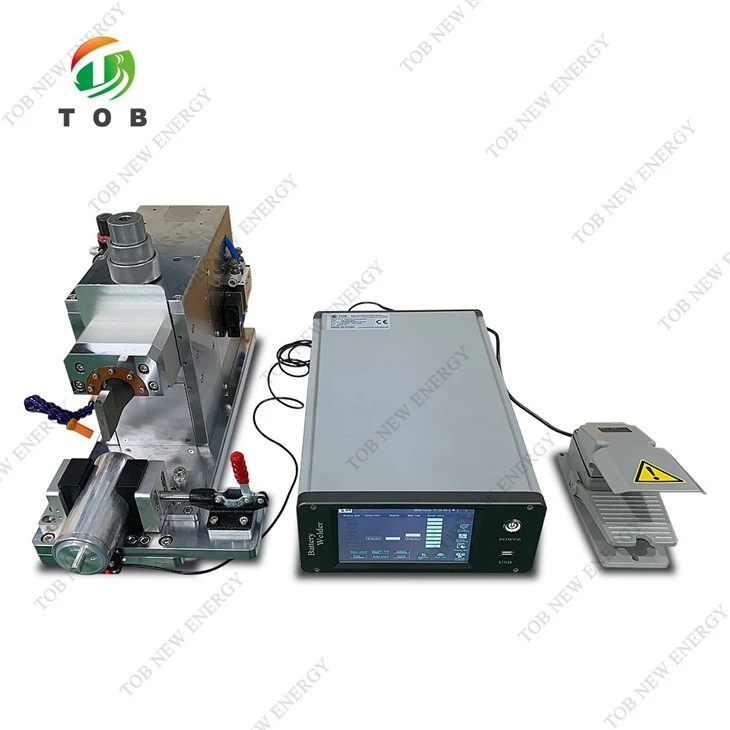

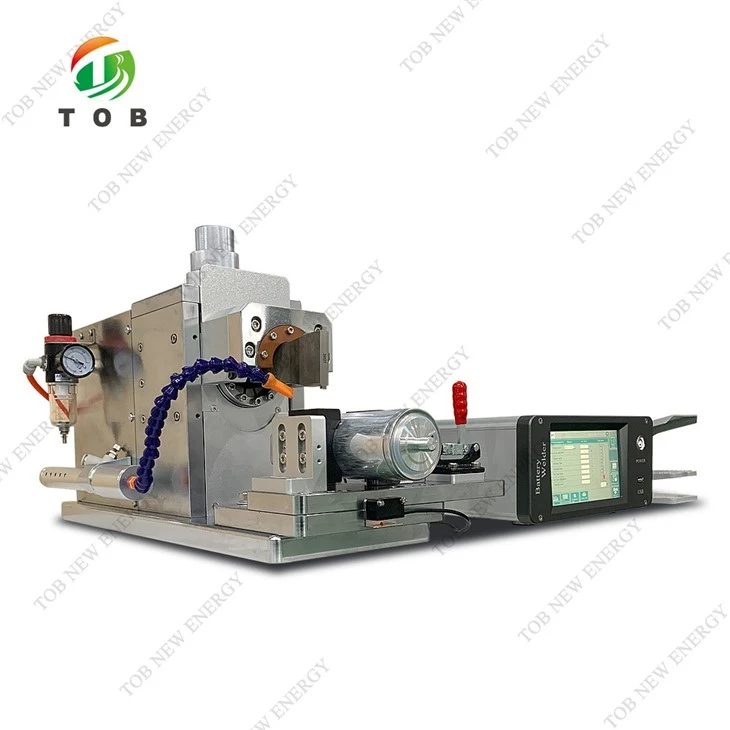

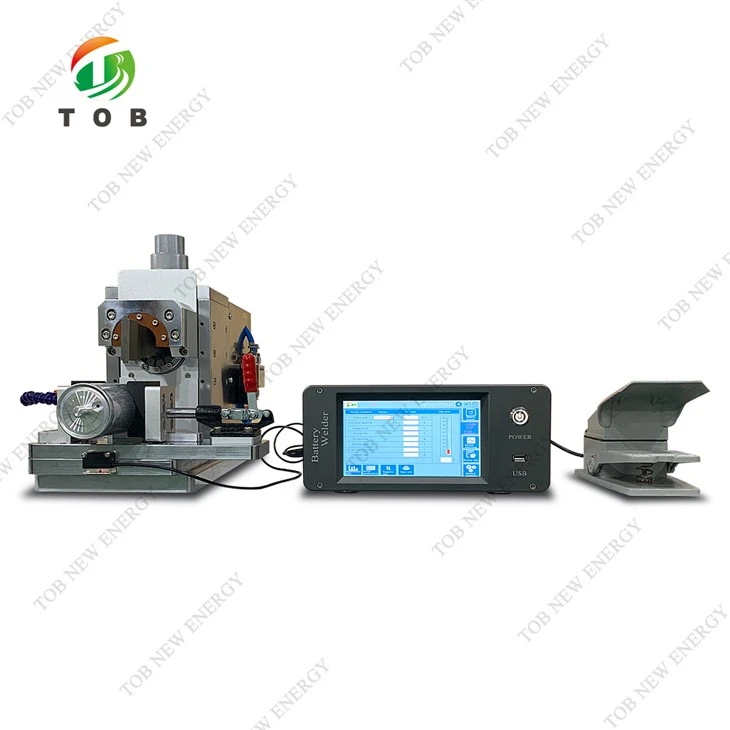

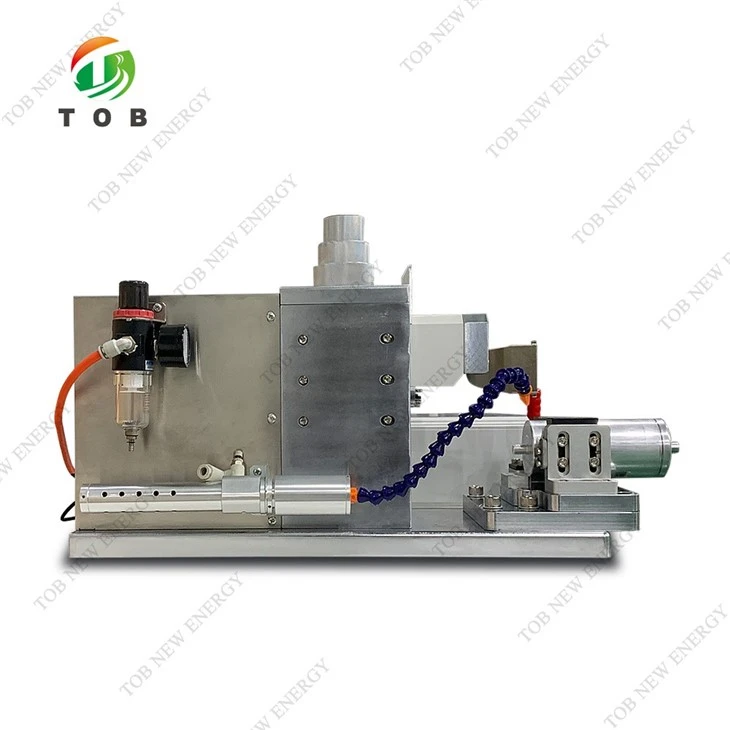

Máquina de solda ultrassônica por ponto 5000W

Modelo

Frequência ultrassônica

Potência ultrassônica

Pressão do ar

Tempo de soldagem

Tensão

Peso

TOB-USW-5000W

20 KHz

5000W

Maior ou igual a 0,6MPa 80L/min

Dentro de 0.2S

220V/50Hz

Cerca de 50kg,

Sem mesa

Item

Nome

1.Material de substrato

1.1 Cátodo

1.1.1 Materiais do eletrodo

Folha de alumínio

1.1.2 Espessura do eletrodo

12-20um (máximo de 50 camadas)

1.1.3 Materiais TAB

Tira de alumínio

1.1.4 Espessura TAB

{{0}}.1~0,2 mm (camada única)

1.2 Cátodo

1.2.1 Materiais do eletrodo

Folha de cobre

1.2.2 Espessura do eletrodo

6-10um (máximo de 50 camadas)

1.2.3 Materiais da guia

Tira de níquel

1.2.4 Espessura da aba

{{0}}.1~0,2 mm (camada única)

2. Célula de bateria

2.1 Processo de empilhamento

Aba de camada única com folhas multicamadas

2.2 Camada de eletrodo

Máximo de 50 camadas

3．Modo de soldagem

3.1 Área de soldagem

3*3mm, 3*4mm, 4*6mm, 4*8mm, personalizado

3.2 Tempo de soldagem

Dentro de 0,2S/vezes

3.3 Pressão

0-1MPa, ajustável

3.4 Tempo

0-60S, ajustável

3.5Vida útil da cabeça de soldagem

Cátodo maior ou igual a 500.000 vezes

Ânodo maior ou igual a 160.000 vezes

4．Padrão de cabeça de soldagem

4.1 Material da cabeça de soldagem

Aço rápido importado

4.2 Soldar juntas altamente

Maior ou igual a 0,2 mm

4.3 Quantidade de superfície de soldagem em um cabeçote de soldagem

2 unidades ou 4 unidades

4.4 Faixa ajustável de amplitude

3~10um

5. Transdutor

5.1 A diferença de frequência entre os transdutores

Menor ou igual a 400Hz

5.2 A diferença de impedância entre os transdutores

Menor ou igual a 4Ω

5.3 Diferença de capacitância entre os transdutores

Menor ou igual a 400PF

5.4 Resistência de isolamento do transdutor ao revestimento externo

Maior ou igual a 30MΩ

6. Gerador ultrassônico

6.1 Modo de controle de frequência

Rastreamento automático de frequência

6.2 Função de amplitude constante

Fonte de alimentação comutada Tensão constante Corrente constante

6.3 Amplitude ajustável continuamente

Ajustável continuamente

6.4 Tecnologia de circuito

Circuito digital inteligente, sistema de processamento central de CPU avançado, com modo de energia, modo de energia, modo de tempo, rastreamento automático de frequência, funções de alarme de limite superior e inferior de controle de qualidade.

7．Resultado de soldagem

7.1Aparência

Sem soldagem virtual, sem penetração de soldagem, sem vazamento, soldagem firme, juntas de solda completas e claras, danos rasgaram a folha 80% residual na TAB.

7.2 Resistência à tração de soldagem

Maior ou igual a 25N

7.3 Taxa de aprovação do produto

Maior ou igual a 99,8％（em O material é qualificado）

8．Vida útil do projeto do equipamento

8~10 anos
