Máquina de solda automática simples-de lado único

Modelo:TOB-ASWM-3020
A máquina de solda por ponto unilateral TOB-ASWM-3020 totalmente automática é um novo tipo de equipamento automatizado desenvolvido de forma independente por nossa empresa em resposta ao cenário cada vez mais competitivo do setor de produção de baterias de lítio cilíndricas, onde há uma demanda contínua por controle de custos, melhoria de qualidade e aumento de eficiência.

Enviar inquérito

Converse agora

Introdução de Produto

Xiamen TOB New Energy Technology Co., Ltd. é um dos fabricantes e fornecedores mais confiáveis de máquinas de solda automáticas simples-de lado único na China. Bem-vindo ao comprar máquina de solda automática simples-de lado único de alta qualidade a preços competitivos de nossa fábrica. Se você tiver alguma dúvida sobre cooperação, sinta-se à vontade para nos enviar um e-mail.

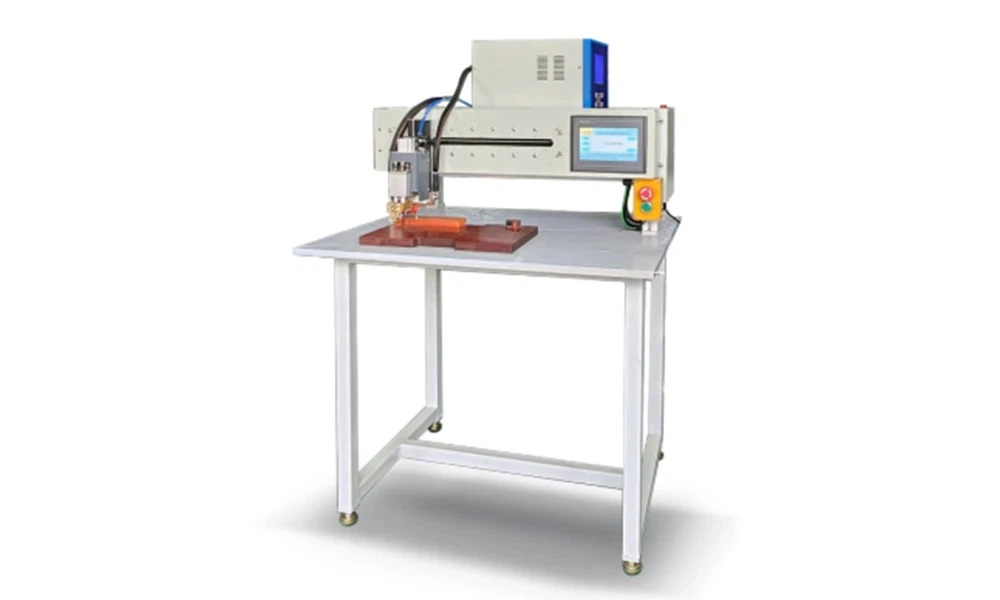

Máquina de solda automática simples-de lado único para bateria

Especificação

A máquina de solda por ponto unilateral TOB-ASWM-3020 totalmente automática é um novo tipo de equipamento automatizado desenvolvido de forma independente por nossa empresa em resposta ao cenário cada vez mais competitivo do setor de produção de baterias de lítio cilíndricas, onde há uma demanda contínua por controle de custos, melhoria de qualidade e aumento de eficiência.

Esta máquina foi projetada para soldar conjuntos de baterias com pontos de solda positivos e negativos simétricos, dispostos de forma regular ou irregular. Ele incorpora um estilo de design consistente: linhas simples,{1}}fáceis de usar e limpas, além de uma área de trabalho espaçosa. A estrutura principal é inteiramente feita de chapa metálica de alta-resistência.

A seção de controle possui uma tela de toque LCD PLC com um sistema operacional inteligente de controle industrial integrado.

As configurações do programa suportam qualquer modo de matriz de pontos e matriz padrão, incluem funcionalidade de importação de desenhos CAD e podem armazenar até 99 grupos de programas.

Os eixos X e Y do dispositivo são controlados independentemente por servo motores para deslocamento. Cada ponto de solda corresponde a coordenadas independentes dos eixos X e Y, utilizando soldagem horizontal de dois-eixos para garantir a precisão da soldagem por pontos.

Ele apresenta funções como início contínuo, início de ponto de interrupção, solda/alarme falso, alarme/solda perdida e re-soldagem.

O tempo médio de soldagem por ponto para soldagem por ponto-de agulha é de 0,35 segundos, aumentando significativamente a velocidade de soldagem. Em comparação com a soldagem a ponto manual, oferece as vantagens de operação simples, soldagem estável e precisa, alta eficiência, boa consistência e economia de custos.

O acessório dedicado é usinado com alta-precisão, usa ímãs para adsorver tiras de níquel, oferece boa mobilidade e garante estabilidade-de longo prazo da precisão da soldagem.

É usado principalmente para soldagem por pontos de baterias modulares de lítio, como aquelas para baterias de armazenamento de energia, motocicletas elétricas e baterias automotivas, e pode ser integrado em linhas de produção de baterias de lítio.

Parâmetros técnicos da máquina de solda por ponto-de face única totalmente automática
Modelo de máquina	TOB-ASMW-3020
Fonte de alimentação de entrada	CA220V,50Hz
Pressão de ar de trabalho	0,3-0,8MPa
Consumo de energia	500W
Escopo de aplicação	Baterias digitais, baterias de energia, baterias de bicicletas elétricas, baterias de veículos de equilíbrio, baterias de ferramentas elétricas, etc.
Adequado para tipos de células de bateria	Baterias cilíndricas de lítio (como 18650,21700,16650,26650,32650,14500, etc.)
Fonte de alimentação para soldagem a ponto	É necessária uma fonte de alimentação de transistor de 10000A
Método de alimentação	Acessórios especiais são adotados e customizados de acordo com desenhos do cliente (com desenhos anexos)
Curso do-eixo X	0-300mm, capacidade de carga máxima maior ou igual a 50kg
Curso do eixo-Y	0-200mm, capacidade de carga máxima maior ou igual a 10kg
Curso do-eixo Z	50-130 mm
Precisão de controle	A precisão do valor da coordenada é de 1 mícron e a precisão do posicionamento repetido é menor ou igual a 0,02 mm
Velocidade de soldagem a ponto-única	Maior ou igual a 0,30 segundos por ponto (calculado em 18.650)
Eficiência-de soldagem por pontos em um só lado	Maior ou igual a 2.000 células de bateria por hora (calculado em 18.650)
Espessura da placa de conexão soldada	0,1-0,3 mm (para peças de soldagem maiores que 0,20, é necessário fazer garfos e saliências)
Modo de controle	Controle CLP
Dimensões gerais	L900W750H1250
Peso da máquina	250KG

Introdução à fonte de alimentação de soldagem:

A fonte de alimentação para soldagem por transistor é a fonte de alimentação ideal para soldagem por resistência. A unidade principal emprega um microprocessador de alta-velocidade para controle, oferecendo alta precisão de controle, tempo de resposta rápido e modos operacionais avançados. Suas principais características incluem rápido aumento de corrente, corrente de saída estável, soldagem ocorrendo na interface de contato entre as duas superfícies de solda, oxidação mínima na área de solda e auto-inspeção de soldagem. Ele é usado principalmente para soldagem de baterias de íons de lítio, soldagem de baterias de energia e soldagem de baterias de telefones celulares, tornando-o a escolha essencial para garantir soldagem de alta{6}}qualidade. Toda a fonte de alimentação é controlada por uma fonte de alimentação chaveada, oferecendo forte adaptabilidade de energia.

Parâmetros técnicos da fonte de alimentação:

Potência de entrada	CA 220V±15%
Corrente máxima de saída	10000A, potência 350W
Ajuste de corrente pré-soldada	0-99%
Tempo de subida	0-3,0mS
Ajuste de corrente de soldagem	0-99%
Tempo de soldagem	0-3,0mS
Tempo de outono	0-3,0mS
Comparação do valor atual	0-9,99KA
Dimensões	360×300×225(milímetro)
Peso	20-25kg
